Solution de tuyauterie hydraulique pour laminoirs à flocons grainiers et oléagineux

Assemblages de flexibles hydrauliques complets et raccords — anti-vibration et haute pression — assurant le fonctionnement stable à long terme des cylindres d'écartement du laminoir à flocons.

Obtenir un devis
Maison > Solution
Assemblage de flexible hydraulique Haute pression résistante à l'huile · paroi externe facile à rincer · ligne flexible pour cylindres d'écartement

Tuyauterie flexible pour la commande d'écartement du laminoir à flocons : 8 assemblages de flexibles depuis le pupitre local, raccords dans les chambres culasse/tige de 4 cylindres d'écartement double effet. Adapté à la poussière de soja des usines grains et huiles, résistant à l'huile, paroi de flexible lisse facile à rincer ; les raccords des assemblages passent l'essai d'éclatement 400 MPa + étanchéité à l'air, anti-vibration, faible fuite, évitant le risque de contamination des flocons par huile et compensant déplacement/vibration.

En savoir plus

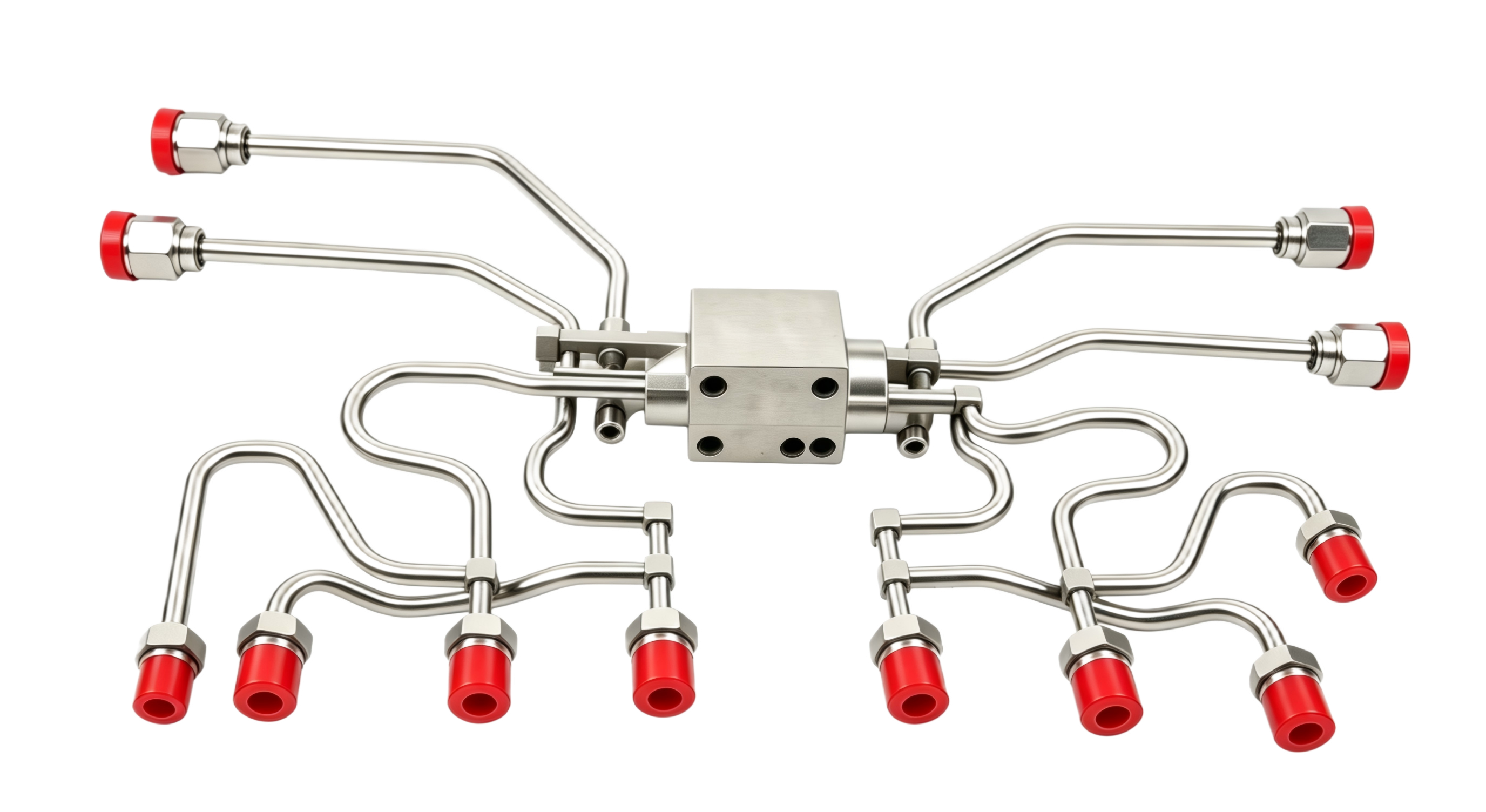

Assemblage de tuyauterie acier de précision Ligne aller/retour principale · coudes préformés en usine · rinçage unifié des lignes

La ligne principale aller/retour haute pression du groupe hydraulique au pupitre local utilise des assemblages de tuyauterie acier de précision préfabriqués. Le tuyau d'acier rigide remplace les longues flexibles, réduit le nombre de raccords et le risque de fuite, avec une forte tenue en pression et une propreté intérieure maîtrisée ; cintrage, soudure, décapage/passivation et essai de pression sont réalisés en usine, permettant un montage direct sur site et réduisant fortement les arrêts de maintenance.

En savoir plus

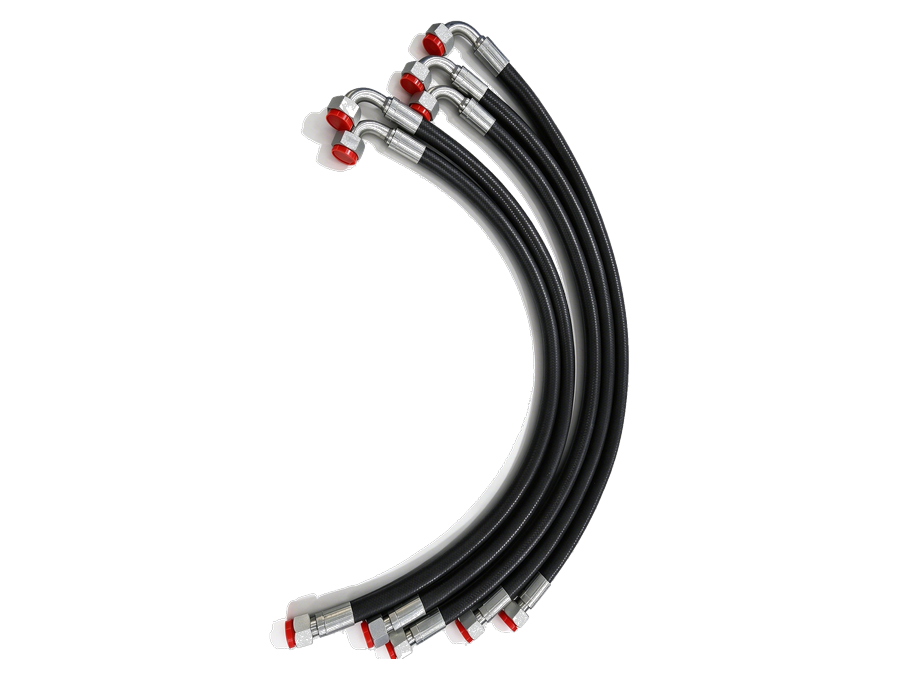

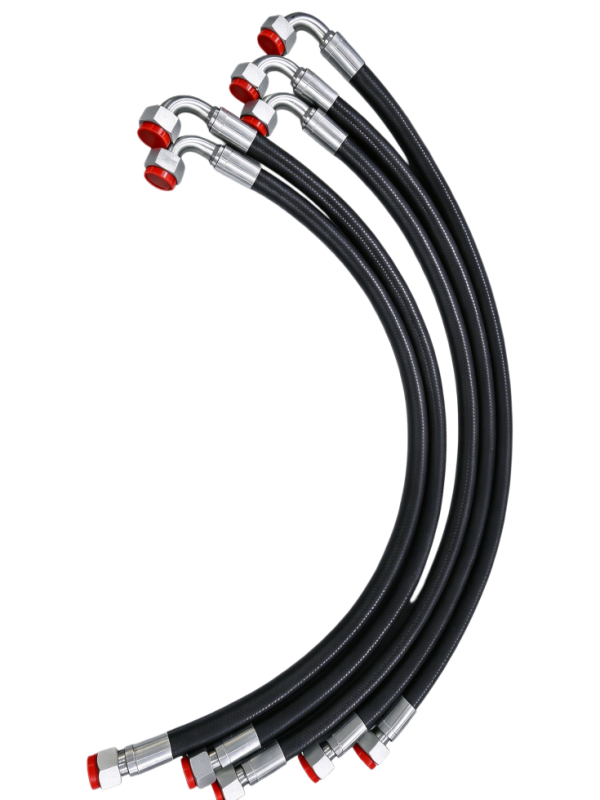

Assemblage de flexible hydraulique haute pression (circuit de commande des cylindres d'écartement du laminoir à flocons)
Assemblage de flexible hydraulique haute pression (circuit de commande des cylindres d'écartement du laminoir à flocons)

Cylindres d'écartement double effet avec circuits séparés côté tige et côté culasse, livrés en 8 sorties complètes ; résistants à l'huile et à la poussière, paroi de flexible facile à rincer, compensant le déplacement et la vibration du pupitre au cylindre et réduisant la probabilité de fuite en régime vibratoire à impulsions.

Explorez davantage
Assemblage de tuyauterie acier de précision (aller/retour principal du groupe hydraulique du laminoir à flocons)
Assemblage de tuyauterie acier de précision (aller/retour principal du groupe hydraulique du laminoir à flocons)

Groupe hydraulique ↔ pupitre local, ligne principale aller/retour haute pression ; coudes préformés en usine, soudure ou raccord à bague DIN au choix, moins de points de fuite sur site, tenue en pression stable, propreté intérieure maîtrisée, adaptée à l'exploitation continue des lignes grains et huiles.

Explorez davantage

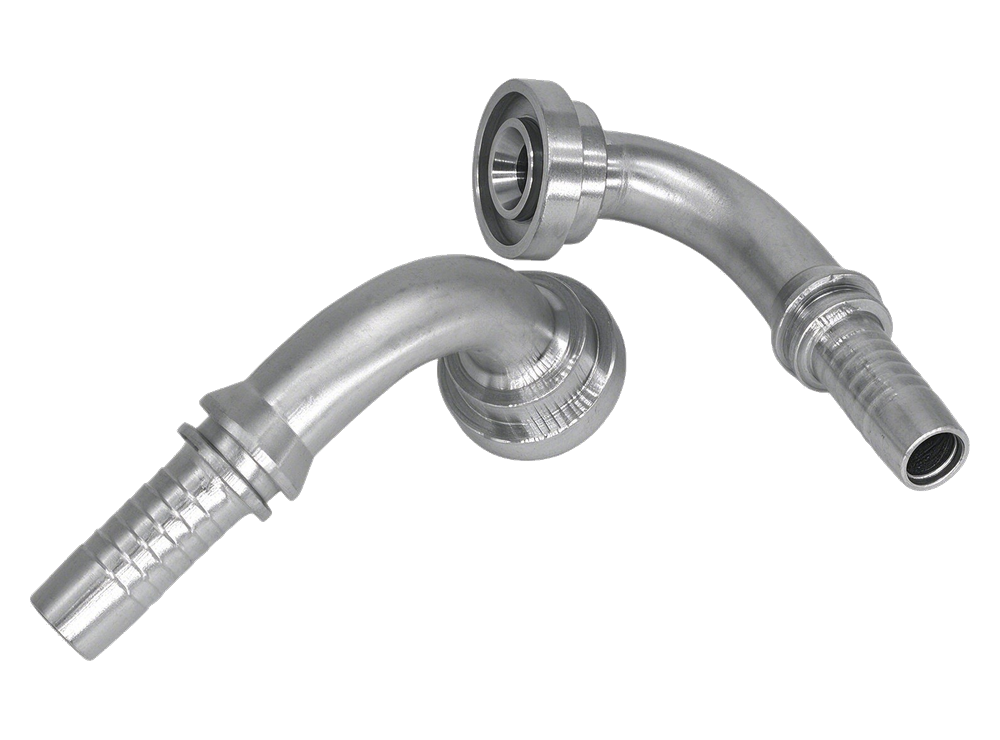

Raccords de transition · Raccords à bague · Brides SAE
Raccords de transition · Raccords à bague · Brides SAE

Connecteurs de tuyauterie dédiés aux circuits d'huile des laminoirs à flocons, assurant transition et étanchéité fiables entre tuyauterie acier ↔ flexible, flexible ↔ cylindre / bloc de vannes. Bagues DIN, joint torique métrique à face plane, brides SAE en plusieurs dimensions ; anti-vibration, anti-desserrage ; ligne de purge du servo-distributeur routée indépendamment pour éviter que la contre-pression perturbe la précision de commande d'écartement — kit de tuyauterie complet clé en main.

Explorez davantage
Composants de tuyauterie hydraulique KUNGFLEX pour laminoirs à flocons

Chaîne complète du groupe hydraulique aux cylindres d'écartement : assemblage de tuyauterie acier de précision + assemblage de flexible hydraulique + raccords de transition / à bague + vanne à boisseau sphérique haute pression. KUNGFLEX choisit les matériaux et préfabrique selon les exigences de propreté et d'étanchéité des usines grains et huiles, livraison clé en main.

Voir tous les produits
Raccords de connexion et vannes

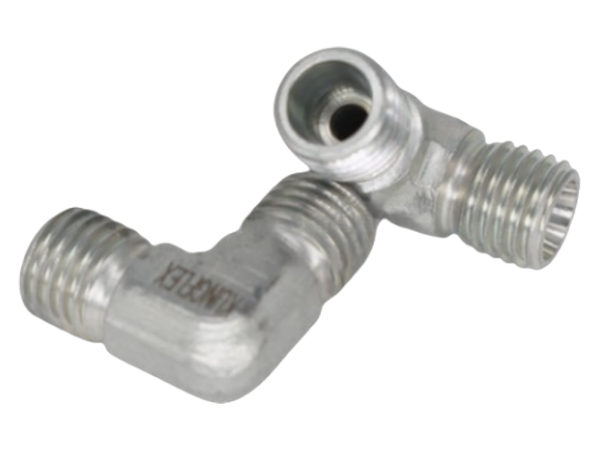

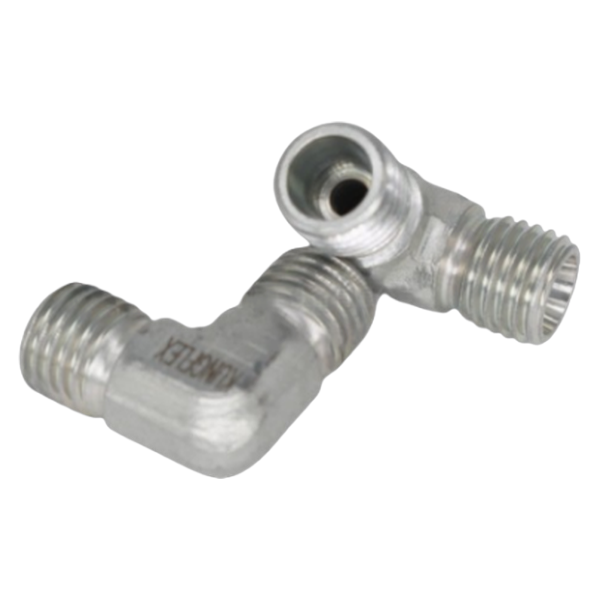

Raccord de transition (tuyauterie acier – flexible)
Raccord de transition (tuyauterie acier – flexible)

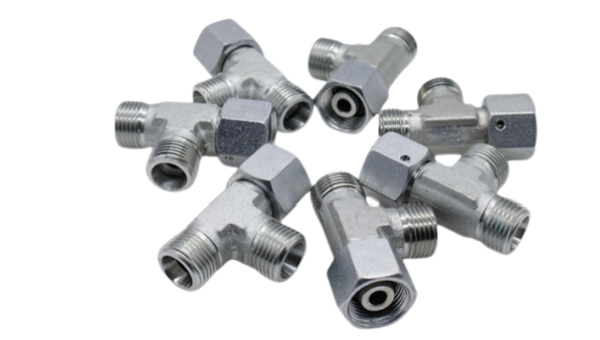

Raccord à bague
Raccord à bague

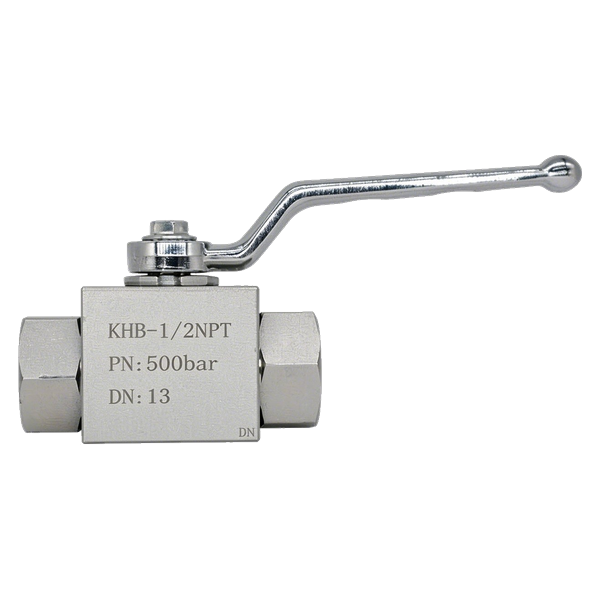

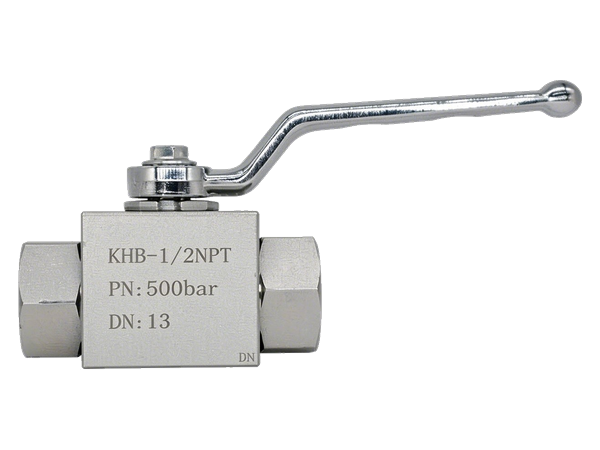

Vanne à boisseau sphérique haute pression
Vanne à boisseau sphérique haute pression
Solution de tuyauterie et d'étanchéité anti-vibration et anti-fuite

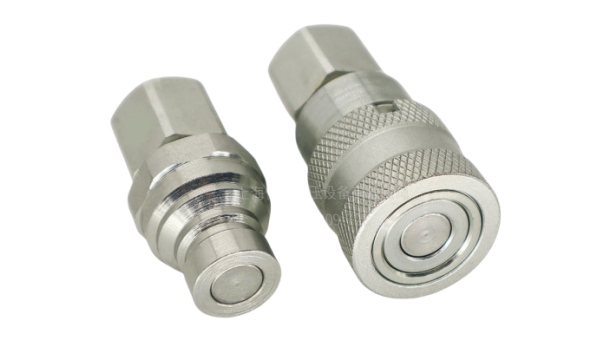

Raccords de transition, à bague, brides SAE, vannes à boisseau sphérique haute pression et raccords rapides de maintenance, avec flexibles et tuyauteries acier forment le circuit hydraulique complet ; tous les connecteurs passent les essais d'étanchéité à l'air et de pression, résistent à la vibration continue du laminoir à flocons, réduisent le risque de contamination des flocons par fuite et facilitent la maintenance et le remplacement des pièces.

En savoir plus
Scénarios d'application typiques

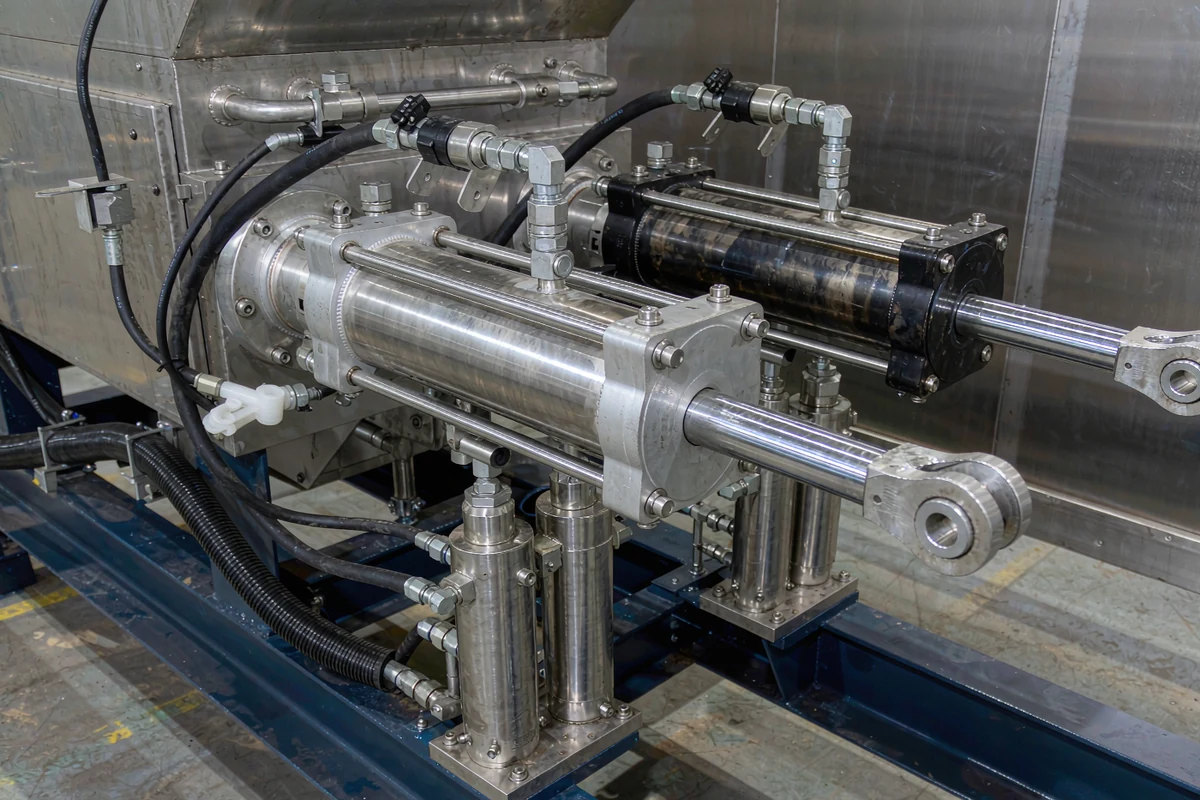

Prétraitement et floconnage du soja

Le laminoir à flocons presse les fèves de soja nettoyées en flocons de 0,2~0,4 mm ; une boucle hydraulique fermée régule l'écartement et la pression en temps réel, soulevant automatiquement la walze (rouleau) sur les corps durs pour protéger les cylindres.

En savoir plus

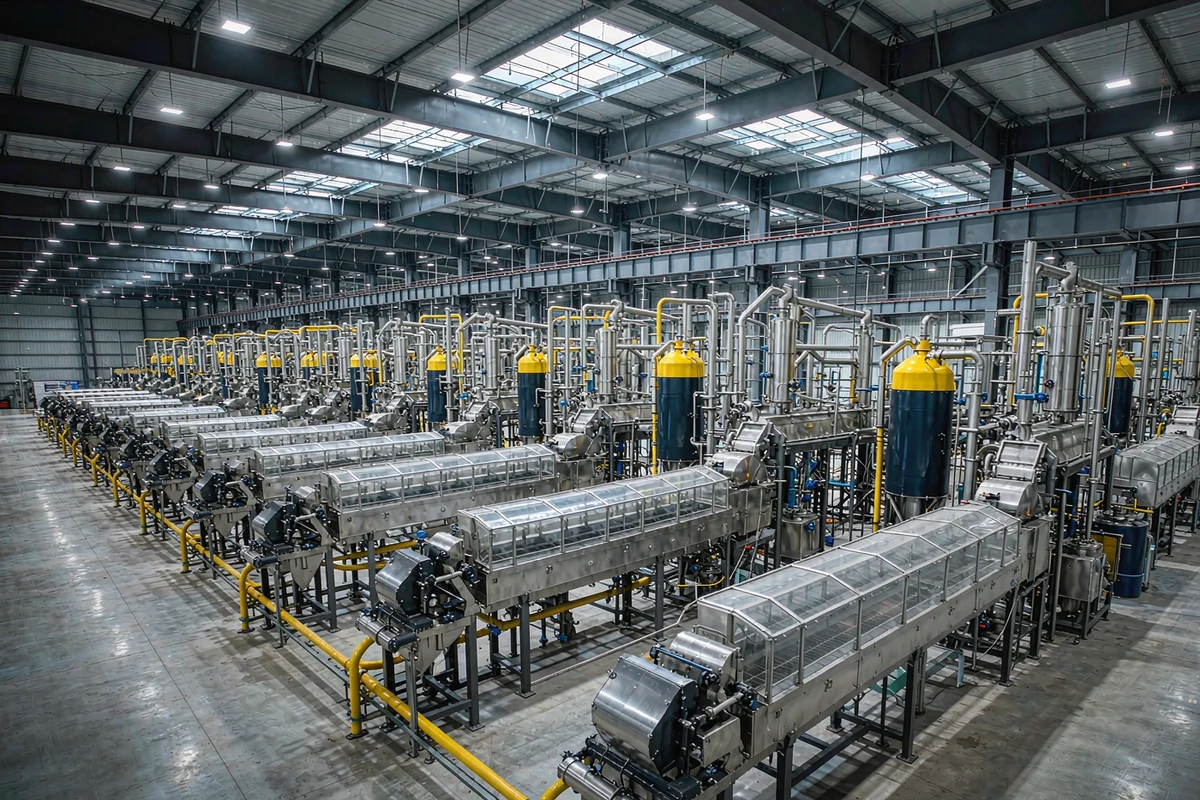

Grande ligne d'extraction de soja (6000 t/jour)

Tuyauterie hydraulique complète pour toute la ligne de flocons dans l'atelier de prétraitement, groupe hydraulique en configuration service + secours pour une production continue stable.

En savoir plus

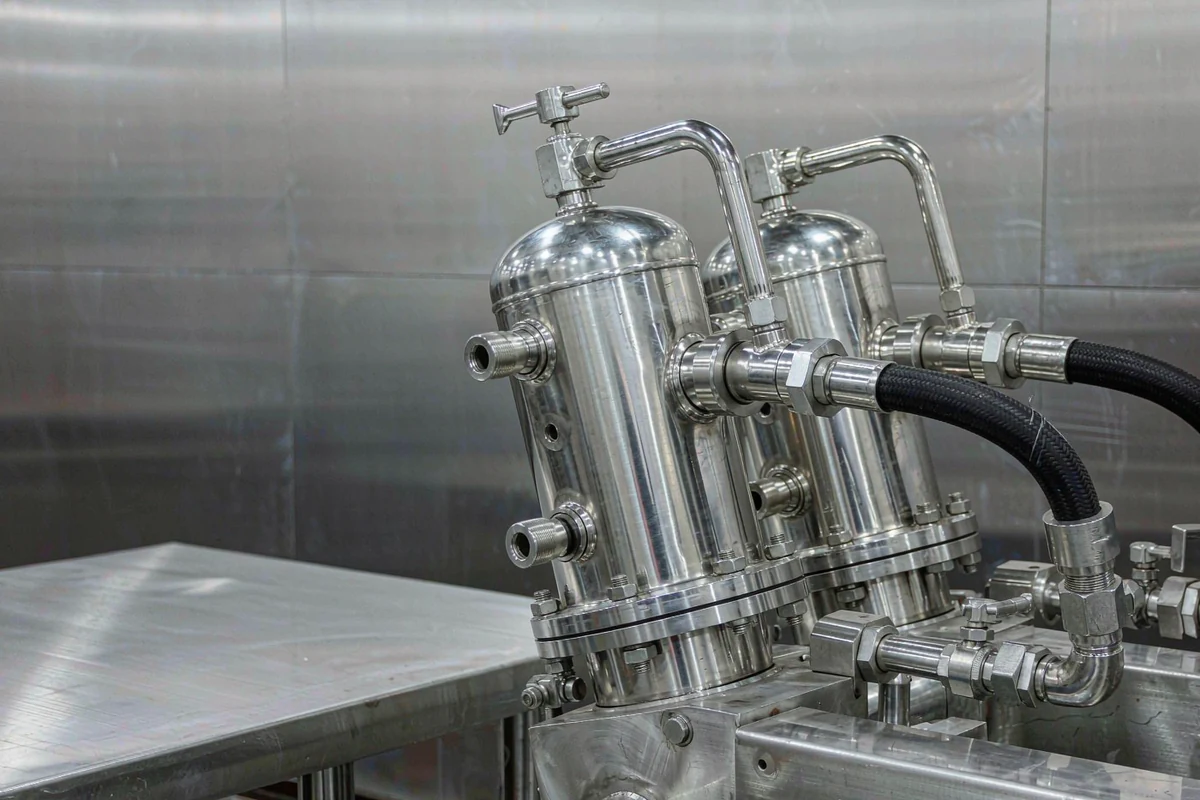

Groupe hydraulique ↔ Pupitre de commande local

Le groupe hydraulique envoie l'huile sous pression au pupitre local via la tuyauterie acier principale ; la purge indépendante du servo-distributeur retourne au réservoir, supprimant la contre-pression et préservant la précision de commande d'écartement.

En savoir plus

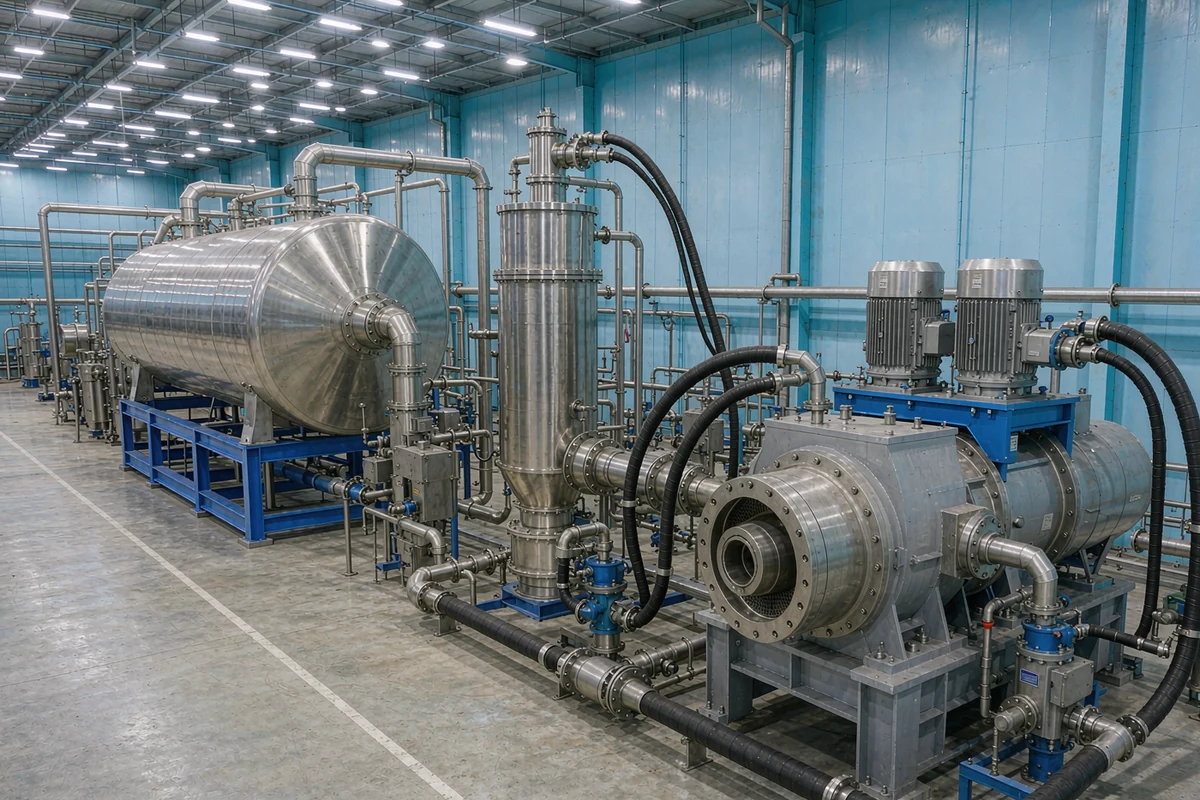

Lignes de transformation des huiles et aliments

Les équipements de pressage d'huile, d'extrusion, d'extraction et de granulation d'aliments nécessitent tous hydraulique haute pression et tuyauterie propre ; KUNGFLEX fournit le kit complet de composants de tuyauterie.

En savoir plus
Connexions hydrauliques sur tout le procédé grains et huiles

De la préparation du soja à l'extraction de l'huile, les assemblages de flexibles et tuyauteries acier KUNGFLEX sont éprouvés dans de grands projets grains et huiles ; la même solution peut être réutilisée pour presses à huile, extrudeuses, granulateurs d'aliments et équipements hydrauliques d'usines alimentaires.

Contactez-nous
Gammes de produits recommandées
FAQ
Pourquoi un système hydraulique de laminoir à flocons utilise-t-il une ligne hybride « tuyauterie acier + flexible » ?

La distance groupe hydraulique → pupitre local est longue et fixe, donc la tuyauterie acier de précision réduit raccords et fuites et résiste à la haute pression ; la section pupitre → cylindre d'écartement a mouvement relatif et vibration, donc les assemblages de flexibles compensent le déplacement et réduisent la transmission des vibrations. Ensemble ils allient fiabilité et flexibilité.

Quelles exigences particulières l'environnement d'une usine alimentaire impose-t-il à la tuyauterie hydraulique ?

Doit résister à l'huile minérale, paroi externe lisse facile à nettoyer, ne retient pas la poussière de soja ; joints fiables évitent les fuites et que l'huile déclenche un audit de sécurité alimentaire. KUNGFLEX fournit des flexibles à paroi facile à rincer et des assemblages de raccords testés pression / étanchéité à l'air.

Comment sont agencés les circuits d'huile des cylindres d'écartement double effet ?

Chaque cylindre double effet a deux circuits indépendants (culasse et tige) ; les 4 cylindres d'écartement du laminoir donnent 8 sorties de commande, les assemblages de flexibles zonés par position de cylindre pour repérage et maintenance faciles.

Pourquoi le purge du servo-distributeur doit-il avoir un retour séparé ?

Si la purge du servo-distributeur rejoint le retour principal, la fluctuation de contre-pression perturbe la précision de commande d'écartement ; une ligne de purge séparée au réservoir maintient la régulation stable.

Peut-il être préfabriqué selon les dimensions du site ?

Oui. Les assemblages de tuyauterie acier sont préformés, soudés et pressurisés selon le trajet du site ; les assemblages de flexibles sont personnalisés par longueur, pression et type de raccord, prêts au montage à la livraison, réduisant les arrêts.

Le produit est-il garanti par la qualité ?

KUNGFLEX dispose d'une capacité d'essai d'éclatement à ultra-haute pression jusqu'à 4000 kg (environ 400 MPa) ; les assemblages de flexibles subissent des essais d'impulsion, d'éclatement et d'étanchéité à l'air ; l'usine est certifiée ISO 9001:2015.
