Caractéristiques du produit et notes d’application des raccords à double tube
2025-04-12

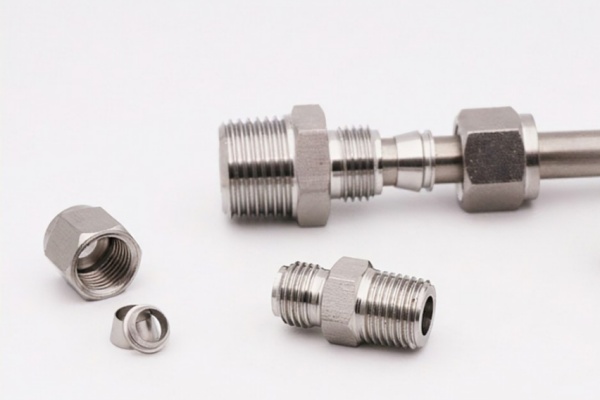

Le raccord à compression à double virole est une solution de connexion haute fiabilité largement utilisée dans l’instrumentation, l’hydraulique, les semi-conducteurs, la protection de l’environnement, la pneumatique et les systèmes de fluides industriels, adaptée aux tubes **1/16 « ~ 2 » (2 ~ 50 mm), avec une étanchéité élevée, une résistance aux vibrations, une installation et une maintenance faciles et d’autres avantages.
1. Les principales caractéristiques des joints à double compression
Métrique : 2 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm
2. Facile à démonter et à rattacher

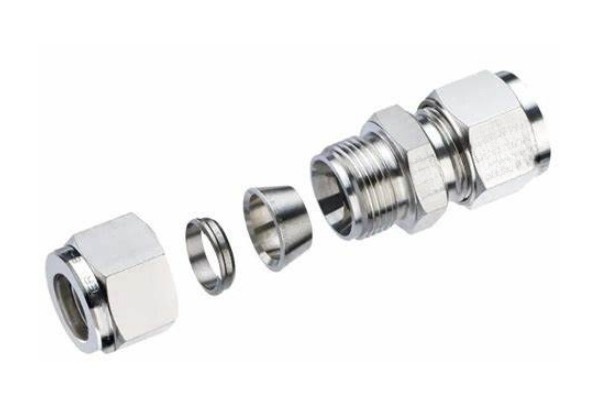

La structure à double virole (virole avant et virole arrière) fournit un joint d’étanchéité mécanique, qui peut être démonté et assemblé plusieurs fois sans affecter l’étanchéité.
Par rapport aux embouts simples ou aux joints à bride, aucun outil de soudage ou spécial n’est nécessaire, et le temps d’installation est réduit de plus de 50 %.
3. Une variété de matériaux et de structures sont disponibles
Matériel : acier inoxydable 304/316, laiton, Hastelloy, Monel, etc.
Forme d’étanchéité : joint métal sur métal (haute température et haute pression), joint PTFE/EPDM (résistant à la corrosion).
4. Excellente fiabilité et performances
Pression : jusqu’à 10 000 psi (690 bar) pour les applications hydrauliques, gazeuses et chimiques sévères.
Anti-vibration : La conception à double virole empêche le desserrage et convient aux environnements vibrants tels que les compresseurs, les pompes et les moteurs.
2. Types courants d’assemblages à double virole

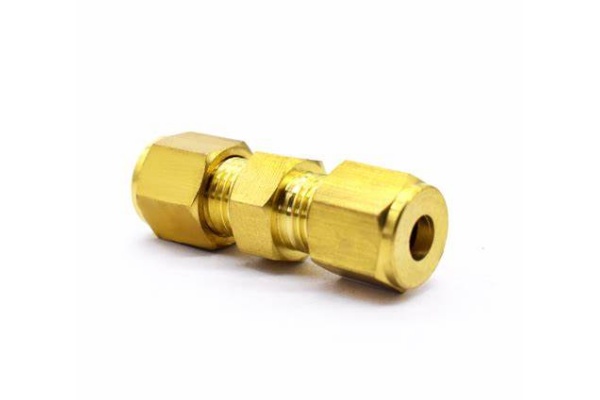

Connecteurs droits
Coude à 90°
Coude à 45°

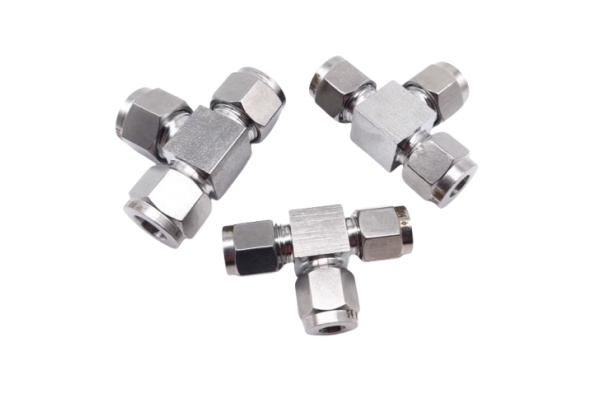

Joints en T
Connecteur croisé
Adaptateurs de tubes
3. Industries d’application typiques
1. Équipement de protection de l’environnement (déchets humides/déchets solides/usine d’incinération)
Points applicables :
Hydraulique (presses, trieurs) – résistante aux pressions élevées et aux vibrations.
Conduites de biogaz/gaz de combustion (matériau 316L résistant à la corrosion H₂S).
Surveillance des compteurs (CEMS, prévention des fuites dans les tubes d’échantillonnage)
2. Industrie pétrochimique
Points applicables :
Pipeline de réacteur à haute température et haute pression (résistant à l’acide Hastelloy).
Le GNL est transporté à basse température (-200°C reste scellé).
3. Semi-conducteurs/Produits pharmaceutiques
Points applicables :
Livraison de gaz/liquide de haute pureté (conception non contaminante).
Équipement de salle blanche (matériau approuvé par la FDA).
Quatrièmement, le guide de sélection
1. Sélectionnez le matériau en fonction du support
Eau/Vapeur/Air : Acier inoxydable 304
Eau de mer/acide/alcalin/Cl⁻ : acier inoxydable 316L
Acide fort (acide sulfurique/acide chlorhydrique) : Hastelloy C276
2. Sélectionnez le modèle en fonction de la pression
< 1000 psi : Standard à double virole 1000-6000 psi : Renforcé haute pression > 6000 psi : Scellé en métal Ultra haute pression
3. Précautions d’installation
Buse de coupe : doit être plate et exempte de bavures (utilisez un coupe-tube spécial).
Contrôle de précharge : Utilisez une clé dynamométrique pour éviter d’être trop serré ou trop lâche.
Test d’étanchéité : Faites un test étanche à l’air / hydraulique après l’installation.
5. Résumé
Les raccords à double compression constituent une solution de raccordement de pipeline très fiable et facile à entretenir.
Idéal pour :
✅ Équipements de protection de l’environnement (résistance à la corrosion, prévention des fuites)
✅ Industrie pétrochimique (résistance à la haute pression, résistance aux vibrations)
✅ Fabrication de précision (pas de pollution, grande propreté)
✅ Semi-conducteurs (équipements CVD, équipements de gravure)
Si vous avez besoin d’une sélection de modèle spécifique ou de paramètres techniques, nous pouvons fournir des conditions de travail telles que le milieu/la pression/la température pour que les ingénieurs de KUNGFLEX vous recommandent !
